Инклинометры скважинные ISSO-IPI

Инклинометры скважинные ISSO-IPI

Инклинометры скважинные-IPI предназначены для измерения угла отклонения плоскости сечения скважины относительно горизонта. Основное применение – мониторинг оползневых процессов и контроль горизонтальных и вертикальных подвижек грунта. Принцип действия: измерение угла наклона осуществляется посредством микромеханического MEMS-датчика, ориентированного относительно вектора силы тяжести.

Определяет максимальный угол наклона, который может регистрировать датчик, обычно выражается в градусах (например, ±90°).

Отражает минимальную погрешность при снятии показаний, обычно указывается в градусах или долях градуса (например, ±0,1°).

Обеспечивает работу датчика в условиях повышенной влажности и пылевлагозащищенности IР68, что важно для эксплуатации в скважинах и сложных природных условиях.

Основные характеристики инклинометра скважинного ISSO-IPI

Параметр  Значение
Модельный ряд Ось X Ось Y
Диапазон измерений угла наклона:
— ISSO-IPIA-1.1, ISSO-IPIB-2.1
— ISSO-IPIA-1.2
— ISSO-IPIAD-1.1-1M, ISSO-IPIAD-1.1-2M,ISSO-IPIAD-1.1-3M
— ISSO-IPIAD-1.2-1M, ISSO-IPIAD-1.2-2M, ISSO-IPIAD-1.2-3M
±10°
±10°
±10°
±10°
—
±10°
—
±10°
Пределы допускаемой приведенной к полному диапазону измерений точноcти измерений угла наклона, % ±0,1
Напряжение питания, В 11,5 – 12,5
Размеры (диаметр ×длина), мм, не более: 32×215
Масса, кг 0,25
Условия эксплуатации: диапазон рабочих температур, °С от -45 до +80

Инклинометры скважинные ISSO-IPI применяемы в системах

Проектирование систем автоматизированного геотехнического мониторинга
АГТМ/ГТМ Система автоматизированного геотехнического мониторинга
Техническое обследование объектов
Техническое обследование объектов
Научно-техническое сопровождение проектирования систем мониторинга
Научно-техническое сопровождение проектирования систем мониторинга
Проектирование систем мониторинга инженерных конструкций СМИК
СМИК Система мониторинга инженерных конструкций
Проектирование интеллектуальных транспортных систем (ИТС)
АСУДД Автоматизированная система управления дорожным движением

Возможности применения в разных сферах

Возможности применения в разных сферах

Программное обеспечение

KSM.Flow

KSM.Flow

Автоматизированная система управления дорожным движением

Подробнее

В каких проектах применялось

АСУДД Московского шоссе Самара
АСУДД Московского шоссе Самара
Проектирование автоматизированной системы управления дорожным движением для реконструкции Московского шоссе и проспекта Карла Маркса в Самаре
ИТС трассы Москва – Нижний Новгород – Казань 7.2 этап
ИТС трассы Москва – Нижний Новгород – Казань 7.2 этап
Проектирование устройства элементов интеллектуальной транспортной системы скоростной автомобильной дороги «Москва – Нижний Новгород – Казань» 7.2 этап
ИТС трассы Москва — Нижний Новгород — Казань
ИТС трассы Москва — Нижний Новгород — Казань
Проектирование устройства элементов интеллектуальной транспортной системы скоростной автомобильной дороги «Москва – Нижний Новгород – Казань» 7.1 этап
ИТС скоростной трассы Москва – Нижний Новгород – Казань
ИТС скоростной трассы Москва – Нижний Новгород – Казань
Проектирование устройства элементов интеллектуальной транспортной системы скоростной автомобильной дороги «Москва – Нижний Новгород – Казань»

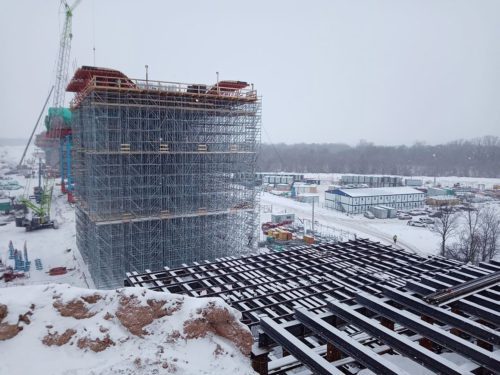

АСУДД, СВП, ТБ трассы Казань – Екатеринбург
