Струнные датчики давления в мониторинге инженерных сооружений: принципы, практика и примеры

Контроль давления грунтовой воды — один из ключевых факторов безопасности инженерных сооружений. Повышенное поровое давление способно снижать прочность грунтов, вызывать фильтрационные деформации и приводить к аварийным ситуациям. Существует несколько подходов к его измерению: механические приборы, электрические датчики, струнные датчики. Последние на сегодня считаются одним из наиболее стабильных и точных решений для длительного мониторинга.

Принцип действия струнных датчиков давления (пьезометров)

Конструкция датчика включает герметичный корпус, внутри которого размещена натянутая металлическая струна — резонатор. Один ее конец закреплен неподвижно, второй связан с чувствительной мембраной, воспринимающей давление жидкости.

Возбуждение и считывание колебаний осуществляется с помощью электромагнитной катушки. Узел выполняет 2 функции: задает импульс для начала колебаний и фиксирует отклик струны. В результате регистрируется частота собственных колебаний струны, которая выступает основным измеряемым параметром.

Физическая логика процесса следующая:

• увеличение давления → рост натяжения струны → увеличение частоты;
• уменьшение давления → ослабление натяжения → снижение частоты.

Измеренная частота преобразуется в значение давления с помощью индивидуальной калибровочной характеристики. На выходной сигнал влияют не только давление, но и внешние условия. Изменение температуры вызывает тепловое расширение струны. Это приводит к изменению ее натяжения. В результате частота меняется независимо от давления.

Длина и диаметр струны, жесткость мембраны, конструкция креплений также играют роль. Эти параметры задают индивидуальную чувствительность датчика и форму калибровочной зависимости.

Для получения корректных данных обязательно учитывается температурное влияние. В современных приборах применяются встроенные термодатчики, позволяющие вносить поправки автоматически или на этапе обработки данных.

Применение в мониторинге инженерных сооружений

Струнные датчики давления применяются на самых разных объектах:

• плотины и дамбы;
• фундаменты зданий;
• тоннели и шахты;
• подпорные стены;
• насыпи и склоны;
• портовые сооружения.

Струнные датчики давления дают инженерам реальные данные, а не предположения. С их помощью можно:

• отслеживать фильтрацию воды через грунт;
• контролировать рост порового давления при нагрузке;
• оценивать работу дренажной системы;
• наблюдать сезонные изменения;
• вовремя замечать опасные отклонения.

Проще говоря, это инструмент раннего предупреждения. Он помогает выявить проблему еще до того, как появятся трещины, просадки или разрушения.

Установка и монтаж

Чаще всего выполняют бурение скважин до проектной отметки с последующей установкой датчика в заданной зоне. В зависимости от условий применяются:

• инсталляция в обсадные колонны;
• размещение в набивные колонны с фильтрующей засыпкой;
• анкеровка датчиков.

Вокруг чувствительной части формируется фильтрующая зона (например, из промытого песка), которая:

• обеспечивает свободный приток воды к мембране;
• исключает попадание частиц и заиливание;
• формирует стабильную гидравлическую связь с окружающей средой.

При этом важно правильно подобрать гранулометрический состав фильтра под тип грунта.

Верхняя часть скважины герметизируется. Кабельные линии защищаются от влаги и механических повреждений. Для предотвращения электрохимических эффектов (коррозии, паразитных токов) применяются нержавеющие материалы, изоляция и совместимые по потенциалу компоненты.

Калибровка, проверка и контроль качества данных

Методы калибровки включают 2 уровня. На заводе каждый датчик проходит индивидуальную настройку: формируется калибровочная характеристика, связывающая частоту колебаний струны с давлением. Эти параметры фиксируются в паспорте прибора и используются при обработке данных.

В полевых условиях применяются следующие контрольные методы:

• гидростатическая проверка;
• контроль по уровню воды.

Такие проверки позволяют убедиться, что датчик работает корректно после установки и в процессе эксплуатации.

Регулярность проверок и процедуры QA/QC (контроль качества) задаются регламентом проекта:

• первичная проверка выполняется сразу после монтажа;
• далее — периодические проверки (например, раз в несколько месяцев или по графику наблюдений).

В рамках QA/QC анализируются:

• стабильность показаний во времени;
• согласованность данных соседних датчиков;
• наличие аномалий и выбросов.

Особое внимание уделяется выявлению систематических смещений — ситуаций, когда датчик стабильно показывает значение с отклонением от реального. Это может быть связано с температурой, монтажом или старением элементов. Изменение температурного режима влияет на натяжение струны и, соответственно, на частоту сигнала. Для компенсации используются:

• встроенные термодатчики;
• корректирующие коэффициенты;
• автоматическая обработка в программном обеспечении.

Без температурной коррекции данные могут постепенно искажаться, особенно при сезонных колебаниях.

Система сбора, передачи и обработки данных

Сигналы со струнных датчиков давления поступают в регистраторы (дата-логгеры), где частота колебаний преобразуется в цифровые значения давления. В зависимости от конфигурации используются:

• аналоговые входы (через преобразователи);
• цифровые интерфейсы и специализированные протоколы.

Системы могут работать от сети или автономно — с батареями и солнечными панелями, что важно для удаленных объектов.

Для удаленного контроля применяются различные каналы связи:

• GSM/мобильные сети;
• Радиоканалы (LoraWan, IoT и пр.);
• спутниковая связь;
• проводные линии (Ethernet, оптоволокно).

Сведения передаются в центр мониторинга в реальном времени. Но сырые данные содержат шумы и случайные колебания, поэтому перед анализом выполняются:

• фильтрация (удаление выбросов);
• сглаживание временных рядов;
• учет фоновых помех.

Далее применяются алгоритмы обнаружения аномалий:

• контроль превышения пороговых значений;
• анализ скорости изменения параметров;
• сравнение с историческими данными и соседними датчиками.

Результаты представляются в виде временных графиков.

Струнные датчики давления ISSO

Датчики давления струнные серии ISSO WP, разработанные и выпускаемые компанией НТЦ «КСМ», предназначены для измерения порового давления. Они применяются в скважинах, трубопроводах и резервуарах высокого давления, а также используются в составе автоматизированных систем мониторинга инженерных сооружений и транспортной инфраструктуры.

Датчик выполнен в герметичном корпусе из нержавеющей стали. Внутри размещены основные компоненты:

• струна с помощью которой проводится регистрация измерений давления;
• неподвижная опора и чувствительный элемент — мембрана, с которой соединен второй конец струны;
• защитный фильтр, предотвращающий попадание частиц на мембрану;
• электромагнитная катушка, обеспечивающая возбуждение струны и считывание ее колебаний;
• термодатчик (при наличии) для учета температурных влияний.

Датчики давления струнные серии ISSO WP успешно прошли испытания с целью утверждения типа средств измерений и могут быть допущены к применению в сфере государственного регулирования обеспечения единства измерений. Датчики имеют утвержденные метрологические и технические характеристики и подвергаются первичной и периодической поверке, что подтверждает соответствие их показателей требованиям точности.

Технические характеристики:

Практический пример

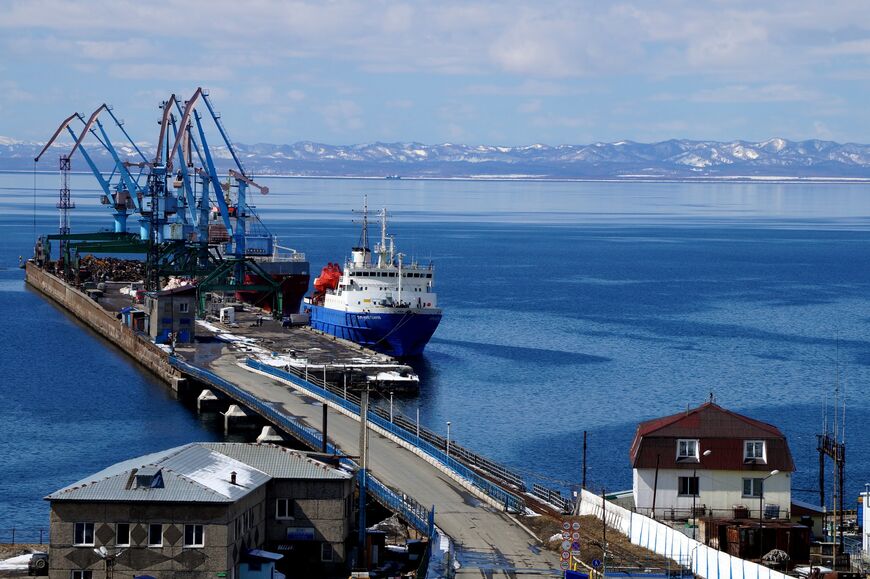

В настоящее время нашей компанией НТЦ «КСМ» реализуется проект создания автоматизированной системы диагностического контроля гидротехнических сооружений на объекте «Рыбный порт», входящем в состав масштабной реконструкции портовой инфраструктуры морского порта Корсаков в рамках проекта «Логистический технопарк (Корсаковский порт)».

На текущем этапе полностью завершены проектные работы. Проведена корректировка разделов проектной документации с учетом уточненных инженерно-геотехнических условий, а также разработана рабочая документация, необходимая для выполнения строительно-монтажных работ. Параллельно осуществляется поставка оборудования и программного обеспечения. В ближайшее время планируется переход к этапам строительно-монтажных и последующих пусконаладочных работ.

В рамках проекта выполняется комплексное внедрение системы мониторинга на базе специализированного программного обеспечения «Интеллектуальная платформа мониторинга технического состояния и процессов в транспортной отрасли и промышленности». Данная платформа обеспечивает сбор, обработку и визуализацию данных от распределенной сети датчиков, а также поддержку аналитических и диагностических функций.

В состав измерительного комплекса входят следующие типы оборудования:

• датчики давления (ISSO-WP 35–500), предназначенные для контроля порового и гидростатического давления;
• датчики перемещения (ISSO-CR), фиксирующие линейные смещения конструкций;
• датчики деформации (ISSO-SG3), используемые для контроля напряженно-деформированного состояния элементов;
• датчики угла наклона (ISSO-TILTG-1.2), применяемые для мониторинга кренов и пространственных отклонений;
• шкаф сбора данных, обеспечивающий агрегацию, первичную обработку и передачу информации в программную платформу.

Реализация данного комплекса позволяет сформировать единую систему непрерывного мониторинга технического состояния гидротехнических сооружений, обеспечивая раннее выявление потенциально опасных изменений и повышение уровня эксплуатационной безопасности объекта.

Заключение

Если вам необходимо внедрить систему мониторинга или подобрать оборудование под конкретный объект, обратитесь к специалистам НТЦ «КСМ». Наша компания выполняет полный цикл работ — от разработки проекта до внедрения и сопровождения, обеспечивая надежные решения для контроля состояния инженерных сооружений.
