Датчики перемещения модели ISSO-CR
Датчики перемещения модели ISSO-CR предназначены для мониторинга линейных перемещений на поверхностях конструкций. Датчики позволяют контролировать раскрытие трещин, деформационных швов, перемещение подвижных элементов конструкций относительно друг друга. Чувствительным элементом является металлическая струна. Корпус датчика выполнен из нержавеющей стали. Перемещение штока датчика приводит к изменению силы натяжения струны. Две электромагнитные катушки, находящиеся внутри датчика, производят возбуждение струны и считывание с нее
резонансной частоты колебаний.
Корпус цилиндрический, герметичный, рассчитан на рабочее давление до 1 МПа.
Точность измерений — 0,5%. Измерение смещений осуществляется за счёт растяжения штока, что вызывает увеличение натяжения проволоки, пропорционального линейному перемещению.
Основные характеристики датчиков перемещения модели ISSO-CR
| Параметр | Значение | |||||
| Модельный ряд | CR-1-12.5 | СR-1-25 | CR-1-50 | CR-1-100 | CR-1-150 | CR-1-200 |
| Диапазон измерений смещений, мм |
12,5 | 25 | 50 | 100 | 150 | 200 |
| Точность измерений, % от диапазона | ±0,5 | |||||
| Рабочий температурный диапазон, °С |
от -45 до +80 | |||||
| Пылевлагозащищённость, IP | Не ниже 68 | |||||
| Диаметр датчика, мм | Ø12 (датчик)/Ø25 (катушка) | |||||
| Длина датчика, мм | 540 | |||||
Датчики перемещения модели ISSO-CR применяются в системах

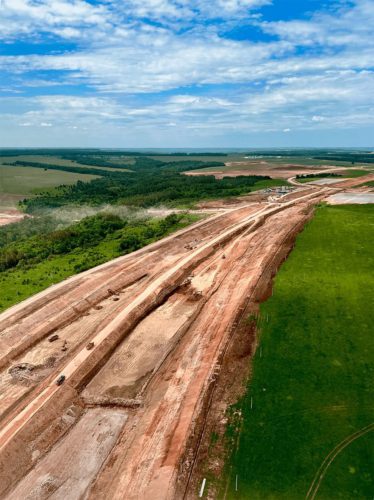

В каких проектах применялось
