Роль СМИК в управлении жизненным циклом сооружений: как мониторинг помогает в проектировании, строительстве и эксплуатации

Современные сооружения становятся все более сложными по геометрии, нагрузкам и условиям эксплуатации, а требования к их безопасности, надежности и экономической эффективности постоянно растут. В этих условиях управление жизненным циклом объекта невозможно без объективных данных о его фактическом состоянии. Системы мониторинга инженерных конструкций (СМИК) переходят из вспомогательного инструмента в ключевой элемент принятия инженерных и управленческих решений.

Определения и базовые понятия

Система мониторинга инженерных конструкций – совокупность технических и программных средств, предназначенных для получения, накопления и анализа данных о фактическом состоянии сооружения. Ее основная задача заключается не просто в фиксации параметров, а в формировании достоверной картины поведения конструкции под действием нагрузок и внешних факторов. В отличие от разовых обследований, СМИК работает на принципах системности, повторяемости и сопоставимости данных во времени.

Из чего состоит СМИК

СМИК включает несколько взаимосвязанных уровней, каждый из которых выполняет свою функцию в общем контуре мониторинга:

• датчики;
• оборудование сети сбора и передачи данных;
• серверы и контроллеры СМИК;
• пользовательские интерфейсы.

Виды мониторинга

По характеру регистрируемых процессов мониторинг принято делить на статический и динамический. Первый ориентирован на медленно меняющиеся параметры:

• осадки;
• ползучесть;
• температурные деформации;
• долговременные наклоны.

Динамический мониторинг анализирует колебательные процессы, отклики на транспортные, ветровые или сейсмические воздействия и позволяет оценивать жесткость и демпфирование конструкции.

С точки зрения временной организации выделяют непрерывный и периодический мониторинг. Первый предполагает постоянную регистрацию параметров и используется для ответственных и потенциально опасных объектов. Второй применяется там, где достаточно измерений через заданные интервалы времени.

Отдельно стоит выделить дистанционный мониторинг. При нем данные собираются без постоянного присутствия персонала на объекте и передаются удаленно для централизованного анализа.

Используемые технологии

В современных СМИК используется широкий спектр измерительных средств, выбор которых определяется задачами и типом сооружения:

• акселерометры;
• тензометры;
• инклинометры;
• системы GPS и GNSS о;
• оптоволоконные датчики на основе решеток Брэгга (FBG);
• LiDAR и фотограмметрия;
• беспилотники.

Проектирование

ГОСТ Р 22.1.13-2013 играет ключевую роль на этапе проектирования, определяя порядок создания и эксплуатации структурированных систем мониторинга и управления инженерными системами зданий и сооружений. Согласно данному документу, такая система должна обеспечивать постоянный сбор данных о работе инженерных систем, что позволяет скорректировать проекты и уменьшить количество потенциальных проблем ещё на начальном этапе. В частности, это подразумевает анализ фактического поведения грунта, оценка реальных нагрузок и учет влияния климатических факторов, полученных с аналогичного или действующего объекта. Например, согласно пункту 1.1 ГОСТ Р 22.1.13-2013, стандартные требования применяются при разработке перечня мероприятий по гражданской обороне и предупреждению чрезвычайных ситуаций, а также для включения в проектную документацию специальных мероприятий по безопасной эксплуатации объектов капитального строительства. Дополнительно следует отметить ГОСТ 32019-2012, который определяет правила проектирования и установки стационарных систем мониторинга уникальных зданий и сооружений.

Строительство

На этапе строительства основной задачей является контроль соответствия выполненных работ проекту и поддержание высокого уровня безопасности. Здесь активно применяется ГОСТ Р 22.1.13-2013, определяющий правила и этапы создания систем мониторинга, необходимые для оперативного реагирования на возникающие проблемы. Например, установка датчиков позволяет контролировать движение конструкций и быстро обнаружить возможные дефекты.

Согласно ГОСТ Р 22.1.15-2014, технический выбор устройств мониторинга должен учитывать разнообразие ситуаций и включать дифференцированный подход к различным объектам. Этот стандарт помогает подобрать оптимальное оборудование для конкретной площадки, учитывая её уникальные характеристики.

Кроме того, важно обратить внимание на ГОСТ Р 22.2.13-2023, который диктует порядок разработки мероприятий по предупреждению чрезвычайных ситуаций на этапе проектирования. Этот новый стандарт задаёт направление для инженеров-проектировщиков, позволяя заранее предусмотреть потенциальные угрозы и минимизировать риски.

Эксплуатация

ГОСТ Р 22.1.13-2013 и ГОСТ 32019-2012 играют ключевую роль на этапе эксплуатации системы мониторинга инженерных конструкций (СМИК).

Данные системы предназначены для оперативного выявления повреждений и предотвращения развития критических дефектов в зданиях и сооружениях. Основой подхода СМИК является регулярный сбор актуальных данных о состоянии конструкций, включающий анализ деформаций, колебания и нагрузки на конструкцию. Это позволяет оперативно выявить любые отклонения и предотвратить аварии.

Информация, собираемая СМИК, активно используется для регулярного и экстренного технического обслуживания, обеспечивая высокую эффективность профилактического ремонта и модернизации конструкций. Система также способствует эффективному управлению рисками благодаря возможности быстрого оповещения ответственных служб и персонала о возникновении аварийных ситуаций, поддерживая стабильную работу объекта.

Аналитический уровень сочетает простые пороговые методы с статистическими моделями, цифровыми двойниками и алгоритмами машинного обучения. Это позволяет не только фиксировать отклонения, но и выявлять тренды, прогнозировать развитие дефектов и оценивать сценарии воздействия. Результаты представляются в виде дашбордов, а интеграция с BIM и цифровыми двойниками обеспечивает единое информационное пространство объекта.

Регулирование, стандарты и требования

Установка и эксплуатация системы мониторинга инженерных конструкций (СМИК) осуществляется исключительно в соответствии с национальными нормативными актами Российской Федерации, такими как ГОСТ Р 22.1.12-2005 и ГОСТ Р 22.1.13-2013. Эти документы устанавливают чёткие правила и процедуры по проведению мониторинга и контролю за состоянием конструкций, определяя необходимые меры предосторожности и уровни ответственности участников процесса.

Особое внимание уделено вопросам соблюдения правовых норм, доступности данных мониторинга и порядку их хранения.

Правильное формирование технического задания (ТЗ) является важнейшим условием успешного внедрения СМИК. Рекомендуется детально прописывать цели мониторинга, критерии выбора параметров, требования к точности измерений, а также механизмы интеграции с другими информационными системами, установленными на объекте.

Мы предлагаем услуги по разработке проекта СМИК

«КСМ» занимается проектированием, внедрением и сопровождением систем мониторинга инженерных конструкций и инженерных систем на объектах различного уровня сложности. Наша команда работает с полным циклом СМИК — от обследования и формирования технического решения до монтажа, пусконаладки и дальнейшей эксплуатации. В основе нашей работы лежит инженерный подход, опора на нормативные требования и практический опыт реализации мониторинга на ответственных и уникальных сооружениях.

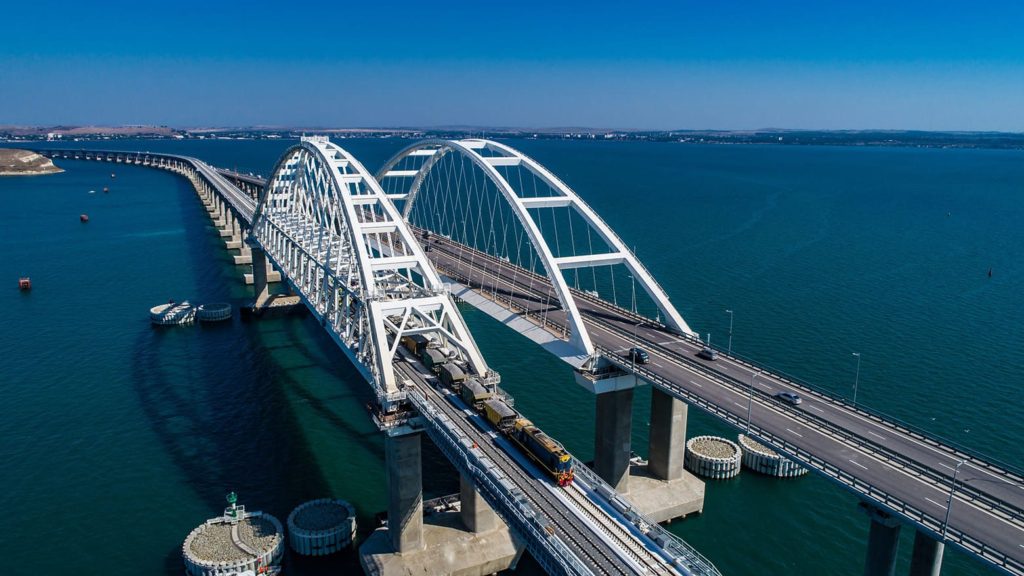

Пример работ: восстановление СМИК и СМИС Керченского моста

В ходе данного проекта были выполнены комплексные мероприятия по оснащению 55 промышленных объектов автоматизированными системами, проведены монтажные и пусконаладочные работы, подключение оборудования к единой информационно-диагностической системе мониторинга зданий и сооружений, а также проект был успешно введен в промышленную эксплуатацию в рамках второй очереди проекта «Система мониторинга зданий и сооружений».

Системы мониторинга инженерных конструкций (СМИК) являются ключевым инструментом управления надежностью и безопасностью сооружений на всех этапах их жизненного цикла.  В перспективе развитие СМИК будет тесно связано с цифровыми двойниками, применением алгоритмов искусственного интеллекта и интеграцией в экосистемы умных городов. Это позволит перейти от контроля отдельных параметров к комплексному управлению инфраструктурой на основе прогнозов, сценарного анализа и автоматизированных решений.
